Acondicionador de aire solar de ahorro de energía de 12000 Btu para el hogar

Compartir con:
Tipo: aire acondicionado solar dividido
Capacidad de enfriamiento: 12000 btu / 1 ton / 1.5 Hp
Fuente de energía: electricidad, energía solar
Refrigerante: R32
Paquete: unidad interior, unidad exterior, panel solar, opcional,
  • RC-ADC12GW-XA

  • Albugreen

Estado de Disponibilidad:
Cantidad:


Acondicionador de aire solar de ahorro de energía de 12000 Btu para el hogar

空调 海报

El acondicionador de aire solar de energía verde es una unidad con combinación de CC y CA.Puede ser alimentado directamente por paneles solares con todos los componentes de CC y tecnología CC completa.

Construido en un sistema de monitoreo remoto, puede cambiar el modo y la velocidad del viento en el teléfono directamente.Además, la energía solar y el consumo de electricidad también se pueden mostrar en la aplicación. Obviamente, puedes ver cuánta electricidad se ahorra. Ayudará mucho.

Acondicionador de aire solar split de energía verde para el hogar, puede ahorrar sus facturas y proporcionarle energía gratuita.Hay diferentes capacidades para elegir:

12000 btu / 1 tonelada / 1,5 Hp

18000 btu / 1,5 toneladas / 2 Hp

24000 btu / 2 toneladas / 3 Hp

Elige el más adecuado!

Gráfico de conexión del sistema solarTPara cumplir con diferentes requisitos de aplicación, diseñamos tres modos de trabajo: modo solar puro, modo solar y eléctrico y modo solar y batería.

  • La energía solar pura es buena para lugares de trabajo sin electricidad estable, como escuelas lejanas, oficinas de contenedores, etc.

  • La energía solar y la electricidad es adecuada para lugares donde la gente quiere ahorrar su costo de electricidad, como bancos, hospitales y restaurantes.

  • Solar & battery es una opción perfecta para áreas con escasez de electricidad, como casas móviles al aire libre, hoteles en islas y campamentos en el desierto.


Detalles de configuración y especificaciones

N º de Modelo.


RC-ADC12GW-XA-R32

RC-ADC18GW-XA-R32

RC-ADC24GW-XA-R32

Fuente de alimentación

Sloar Power

V

DC90-380V MAX .15A

Alimentación de CA conectada

V

180-240 V (50/60 Hz)

Enfriamiento


Capacidad de enfriamiento nominal

BTU / h

12000

18000

24000

Rango de capacidad de enfriamiento

BTU / h

3482-13561

3681-18846

4594-24582

Entrada de energía nominal

Kilovatios

1.06

1.42

1.79

Corriente nominal (CA)

A

4.28

5.96

8

VIDENTE


25

24

24

Flujo de aire interior- (Hifan)


cfm

690

1080

1210

Ruido interior dB (A)


dB / A

38

42

45

Longitud máxima de la tubería de refrigeración


ftm

15

15

15

Subida / bajada máxima de la tubería de refrigeración


ftm

5

5

5

Diferencia máxima de elevación



15

15

15

Presión de diseño


psig

600/345

600/345

600/345

Conexión


Escribe

llamarada

llamarada

llamarada

Cableado de conexión


AWG

4 * 18 AWG

4 * 18 AWG

4 * 18 AWG

Temperatura de funcionamiento

Interior (refrigeración / calefacción)

60,8-89,6 / 60,8-89,6

60,8-89,6 / 60,8-89,6

60,8-89,6 / 60,8-89,6

Exterior (refrigeración / calefacción)

50-125,6 / 5-104

50-125,6 / 5-104

50-125,6 / 5-104

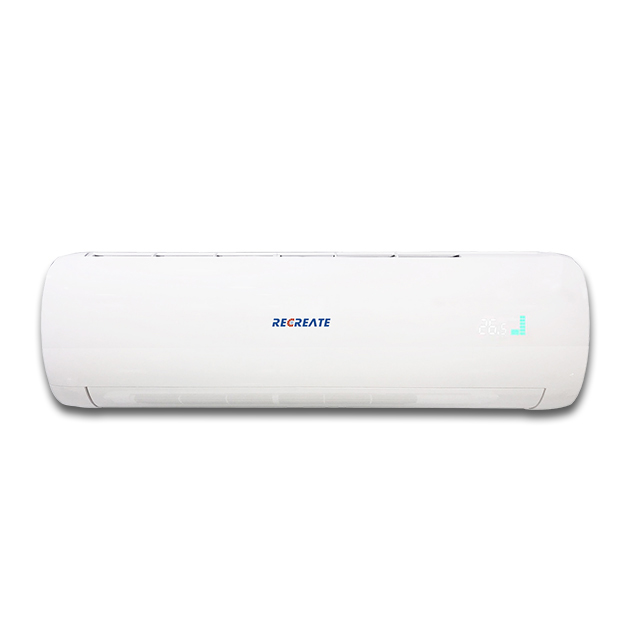

Unidad interior

Dimensión (W * D * H)

mm

850 * 190 * 292

960 * 215 * 300

1042 * 220 * 320

Embalaje (W * D * H *)

mm

910 * 265 * 350

1015 * 265 * 360

1135 * 305 * 395

Peso neto / bruto

Kg

9.2 / 12

12,5 / 14,5

15,5 / 17,5

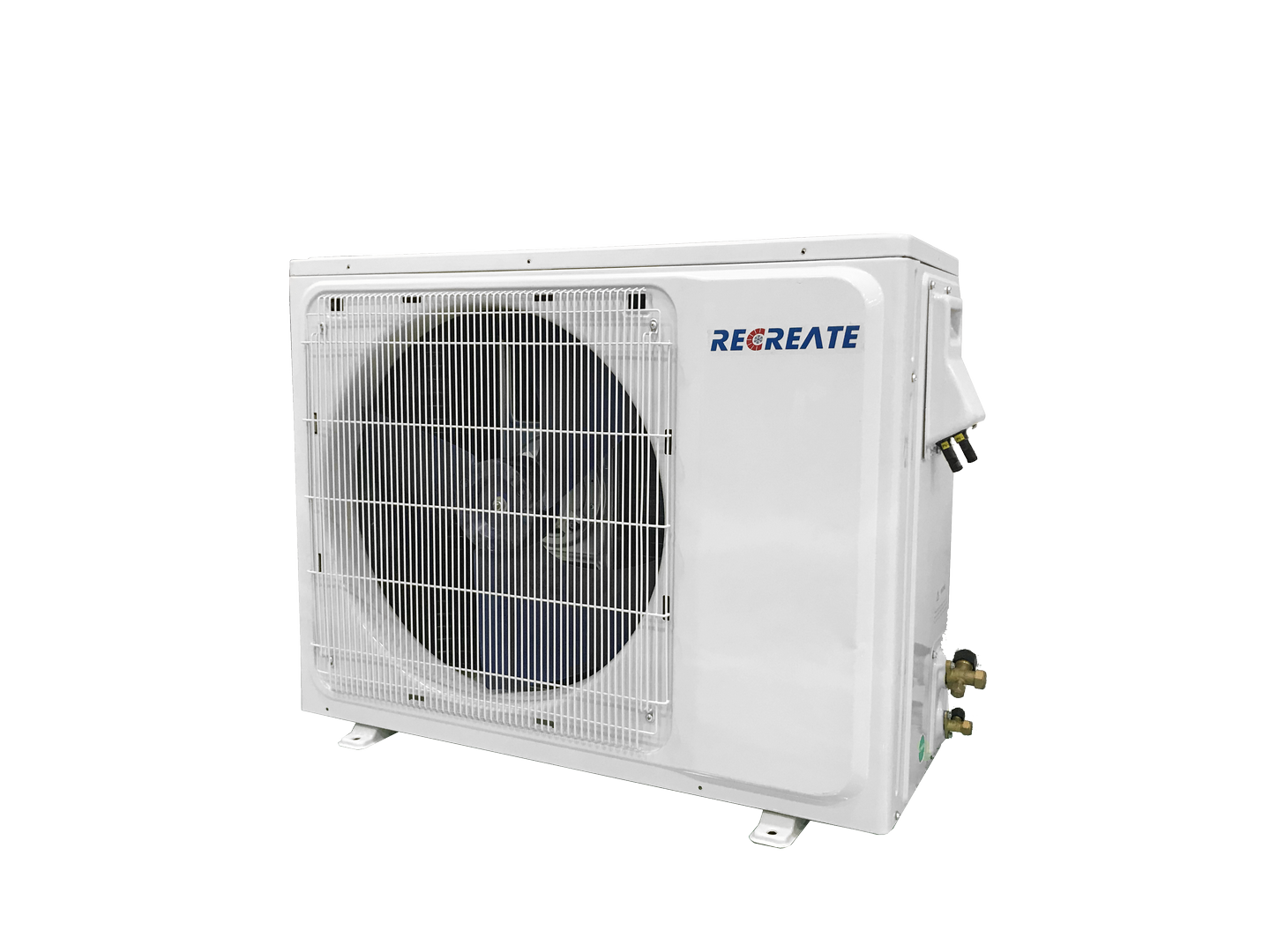

Unidad exterior

Dimensión (W * D * H)

mm

795 x 290 x 555

790 x 290 x 555

860x304x733

Embalaje (W * D * H *)

mm

910 * 400 * 630

910 * 400 * 630

910 * 400 * 630

Peso neto / bruto

Kg

31/35

35/39

51/55

Aprobaciones



Certificado de rendimiento CB / CE / GCC / SOAO / ETL

Carga del contenedor 20 '/ 40' / 40'HQ



84/174/216

78/171/212

54/118/131


Ventajas
Componentes de CC completos

Componentes de CC completos

El acondicionador de aire solar híbrido (HSAC) está diseñado completamente con energía solar. Todos los componentes eléctricos funcionan con CC, incluido el compresor, los motores de ventilador de CC de alta eficiencia, los valores y solenoides de CC, etc.

Compresor Inverter VRF DC

Compresor Inverter VRF DC

Con el compresor DC Inverter y el controlador VRF (flujo de refrigerante variable), el aire acondicionado solar logra menos consumo de energía y más ahorro de energía.

Tecnología de accionamiento solar directo

Tecnología de accionamiento solar directo

Con tecnología avanzada de accionamiento directo solar (SDDA), la unidad puede funcionar directamente con alimentación de CC, alimentación de CA, controlador.Hay tres modos de funcionamiento de la CA solar, primero trabajando solo con paneles solares, segundo híbrido trabajando con panel solar y electricidad CA energía, tercero trabajando con energía solar y baterías.

Control remoto inteligente

Control remoto inteligente

La aplicación inteligente hace que sea conveniente controlar de forma remota el aire acondicionado solar. Puede encenderlo y apagarlo a distancia. Los recursos de energía y los datos de ahorro de energía se muestran claramente en la APLICACIÓN.


Preguntas más frecuentes

Q1.¿Puedo tener un pedido de muestra?

R: Sí, damos la bienvenida a pedidos de muestra para probar y verificar la calidad.Se aceptan muestras mixtas.


Q2.¿Qué pasa con el plazo de entrega?

R: El pedido de muestra necesita alrededor de 1 semana, los pedidos a granel y en contenedor necesitan 2-3 semanas.


Q3.¿Está bien imprimir mi logo?

R: Con los requisitos de MOQ de diferentes productos, el servicio de OEM es aceptable.



¡Bienvenido a contactarnos libremente para obtener más detalles sobre nuestros productos!

N º de Modelo.


RC-ADC12GW-XA

RC-ADC18G W-XA

RC-ADC24GW-XA

Fuente de alimentación

Sloar Power

V

DC90-380V MAX .15A

Alimentación de CA conectada

V

180-240 V (50/60 Hz)

Enfriamiento

Capacidad de enfriamiento nominal

BTU / h

12000

18000

24000

Rango de capacidad de enfriamiento

BTU / h

3482-13561

3681-18846

4594-24582

Entrada de energía nominal

Kilovatios

1.06

1.42

1.79

Corriente nominal (CA)

A

4.28

5.96

8

VIDENTE


25

24

24

Flujo de aire interior- (Hifan)


cfm

690

1080

1210

Ruido interior dB (A)


dB / A

38

42

45

Longitud máxima de la tubería de refrigeración


ftm

15

15

15

Subida / bajada máxima de la tubería de refrigeración


ftm

5

5

5

Diferencia máxima de elevación



15


15


15


Presión de diseño


psig

600/345

600/345

600/345

Conexión


Escribe

llamarada

llamarada

llamarada

Cableado de conexión


AWG

4 * 18 AWG

4 * 18 AWG

4 * 18 AWG

Temperatura de funcionamiento

Interior (refrigeración / calefacción)

60,8-89,6 / 60,8-89,6

60,8-89,6 / 60,8-89,6

60,8-89,6 / 60,8-89,6

Exterior (refrigeración / calefacción)

50-125,6 / 5-104

50-125,6 / 5-104

50-125,6 / 5-104

Unidad interior

Dimensión (W * D * H)

mm

850 * 190 * 292

960 * 215 * 300

1042 * 220 * 320

Embalaje (W * D * H *)

mm

910 * 265 * 350

1015 * 265 * 360

1135 * 305 * 395

Peso neto / bruto

Kg

9.2 / 12

12,5 / 14,5

15,5 / 17,5

Unidad exterior

Dimensión (W * D * H)

mm

795 x 290 x 555

790 x 290 x 555

860x304x733

Embalaje (W * D * H *)

mm

910 * 400 * 630

910 * 400 * 630

910 * 400 * 630

Peso neto / bruto

Kg

31/35

35/39

51/55

Aprobaciones



Certificado de rendimiento CB / CE / GCC / SOAO / ETL

Carga del contenedor 20 '/ 40' / 40'HQ



84/174/216

78/171/212

54/118/131




Componentes de CC completos

Componentes de CC completos

El acondicionador de aire solar híbrido (HSAC) está diseñado completamente con energía solar. Todos los componentes eléctricos funcionan con CC, incluido el compresor, los motores de ventilador de CC de alta eficiencia, los valores y solenoides de CC, etc.

Compresor Inverter VRF DC

Compresor Inverter VRF DC

Con el compresor DC Inverter y el controlador VRF (flujo de refrigerante variable), el aire acondicionado solar logra menos consumo de energía y más ahorro de energía.

Tecnología de accionamiento solar directo

Tecnología de accionamiento solar directo

Con tecnología avanzada de accionamiento directo solar (SDDA), la unidad puede funcionar directamente con alimentación de CC, alimentación de CA, controlador.Hay tres modos de funcionamiento de la CA solar, primero trabajando solo con paneles solares, segundo híbrido trabajando con panel solar y electricidad CA energía, tercero trabajando con energía solar y baterías.

Control remoto inteligente

Control remoto inteligente

La aplicación inteligente hace que sea conveniente controlar de forma remota el aire acondicionado solar. Puede encenderlo y apagarlo a distancia. Los recursos de energía y los datos de ahorro de energía se muestran claramente en la APLICACIÓN.
